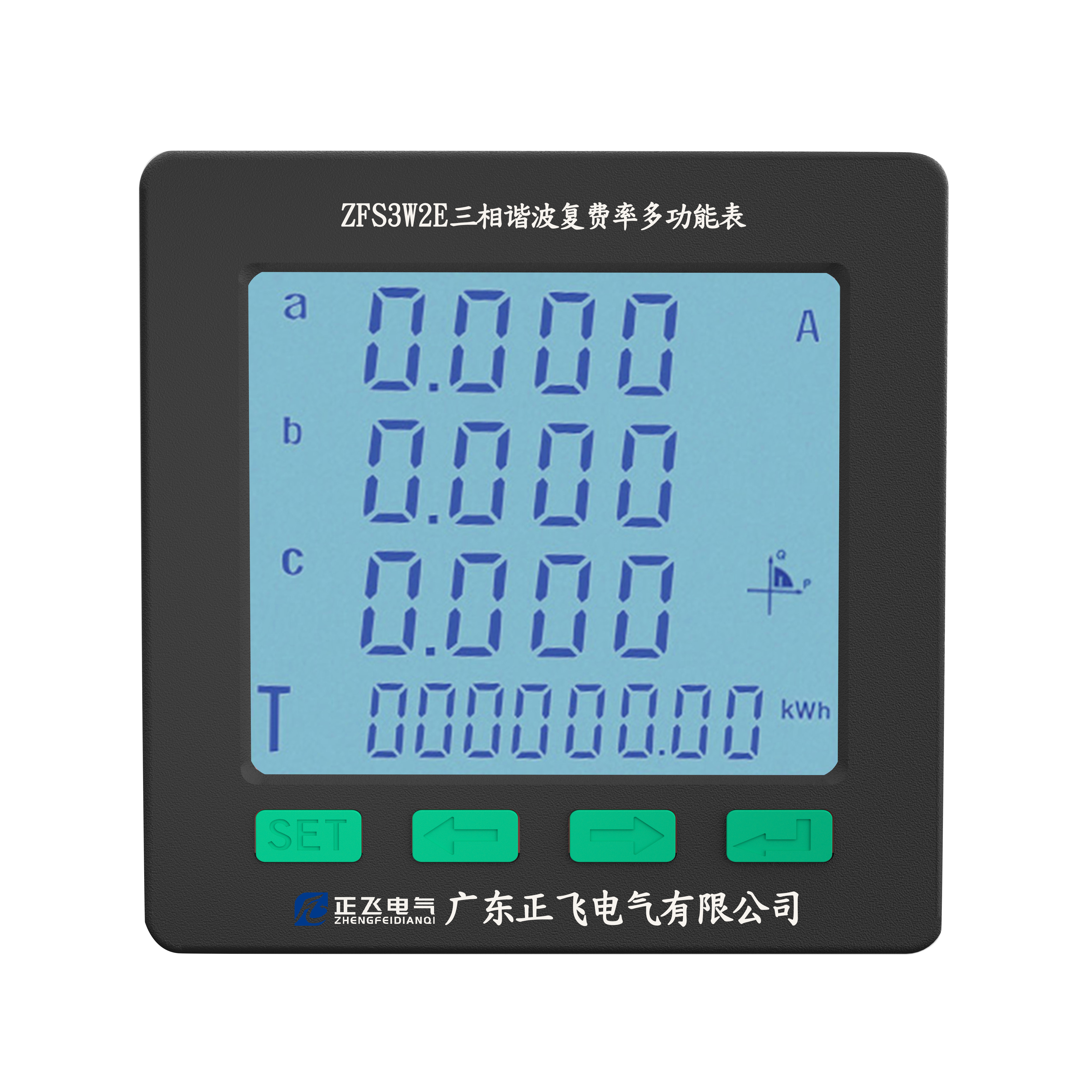

ZFS3W2E三相谐波复费率多功能表

概述

   ZFS3W2E三相谐波复费率多功能表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的，它可以高精度的测量所有的常用电力参数及复费率电能计量和谐波分析；采用可视度高的LCD来显示仪表测量参数和电网系统运行信息，仪表面板带有编程按键。用户可以现场方便地实现显示切换、参数设置、使用灵活方便。可以直接代替常规电力变送器等辅助单元，作为一种先进的智能化数字化电网前端采集元件，广泛应用于各种控制系统、变电站自动化，配电自动化系统中，具有安装方便、接线简单、维护方便、工程量小等特点，能够完成业界不同PLC、工业控制计算机通讯软件组网。ZFS3W2E三相谐波复费率多功能表可测量三相电压、三相电流、零序电流、三相有功、三相无功、视在功率、总有功功率、无功功率、视在功率、三相功率因素、三相总功率因素、频率有功、无功电量等，谐波分析、复费率统计等。

产品功能配制

产品选型

ZFS3 □- □ D□ I□ A□ M S□ □ □

①   ② ③ ④   ⑤ ⑥ ⑦⑧ ⑨   ⑩

1)代码定仪

①公司代码

②输入代号：W2-多功能谐波表 W-多功能表 E-复费率 W2E谐波复费率表

③表示外形尺寸代码：67-表示72*72外形（开孔67*67）76-表示80×80外形(开孔76*76) 91-表示96*96外形（开孔91*91）

④表示继电器报警出路数，若带2路继电器报警输出用D2表示，不选配继电器报警输出则省略此项

⑤表示开关量输出路数，若带2路开关量输出用I2表示，不选配开关量输入则省略此项

⑥表示模拟量变送输出路数(4-20mA)，若带3路模拟量变送输出用A3表示，不选配模拟量输出则省略此项

⑦M表示选配电能脉冲输出功能，不选配此功能则省略此项

⑧表示选配RS485路数，如选配2路用S2表示，不选配此功能则省略此项

⑨表示选配无线通信接口：NB—表示选配NB无线上网接口

                                            L—表示选配LORA无线通信接口

⑩表示谐波次数：X32—表示带32次谐波分析功能

                           X52—表示带52次谐波分析功能

                          X64—表示带64次谐波分析功能

外形尺寸
