概述

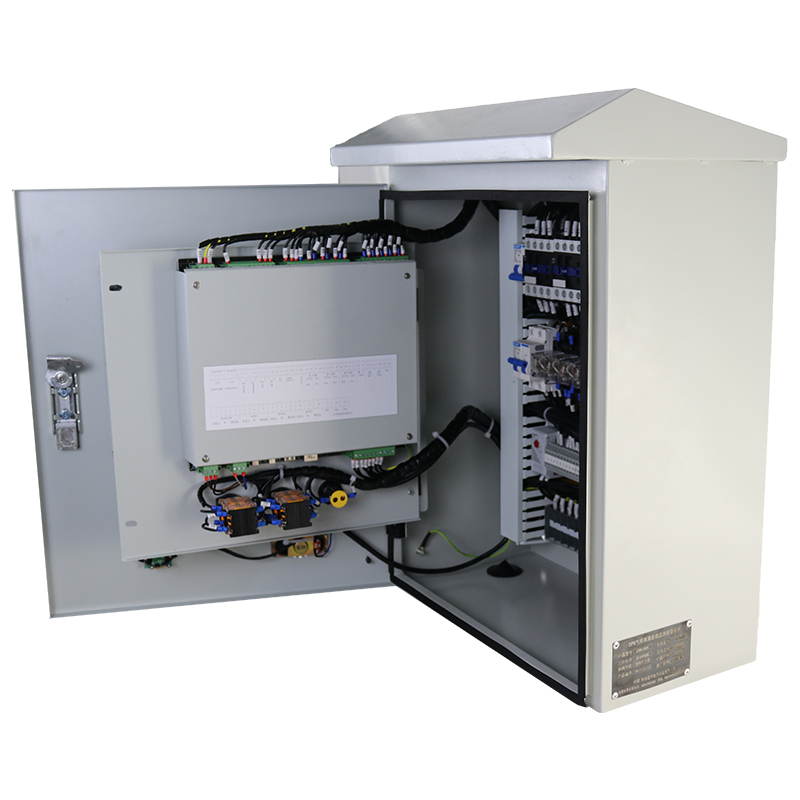

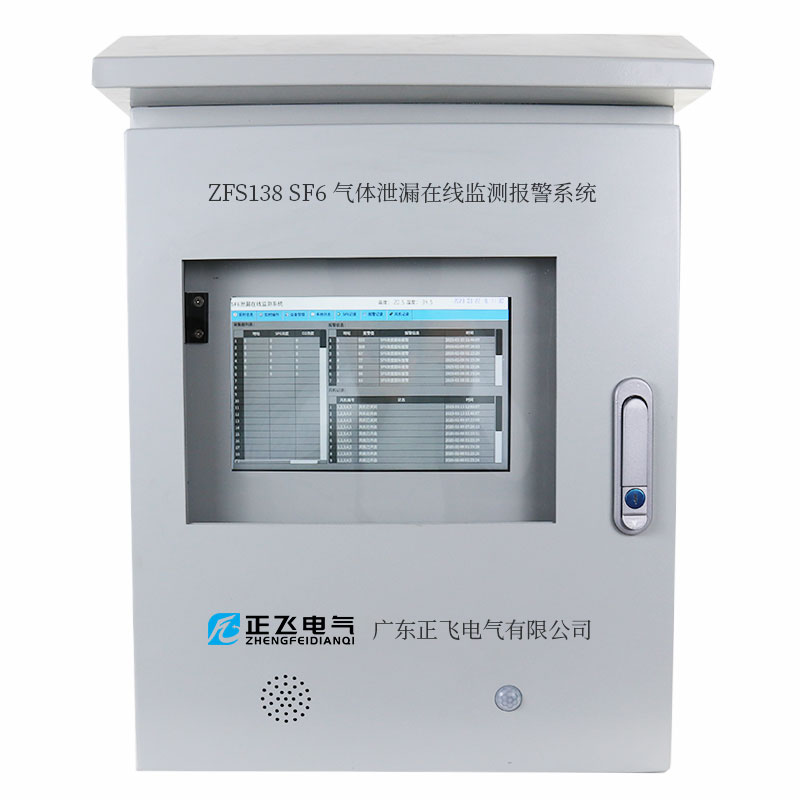

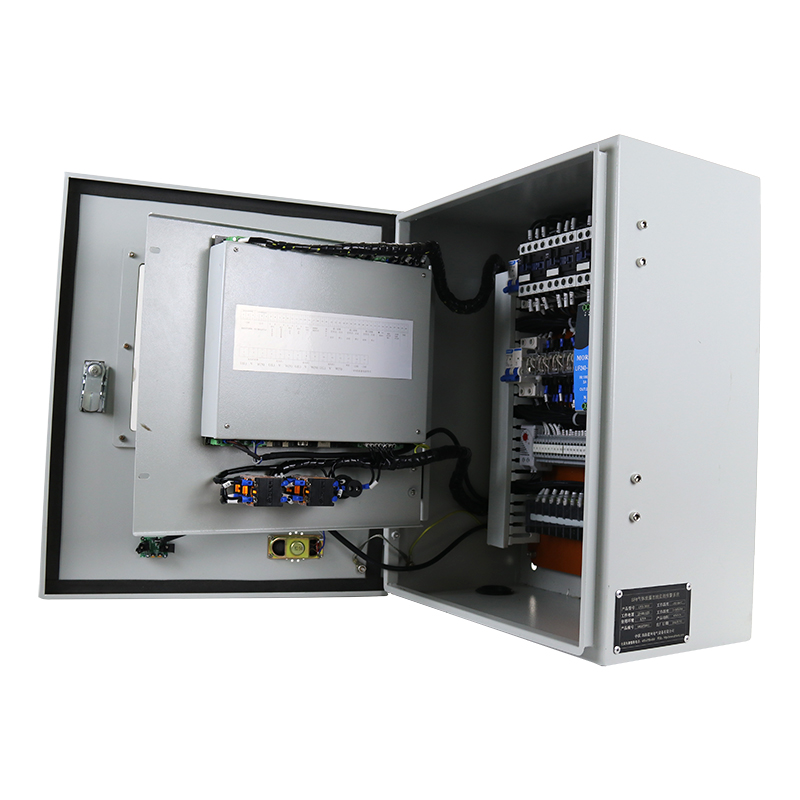

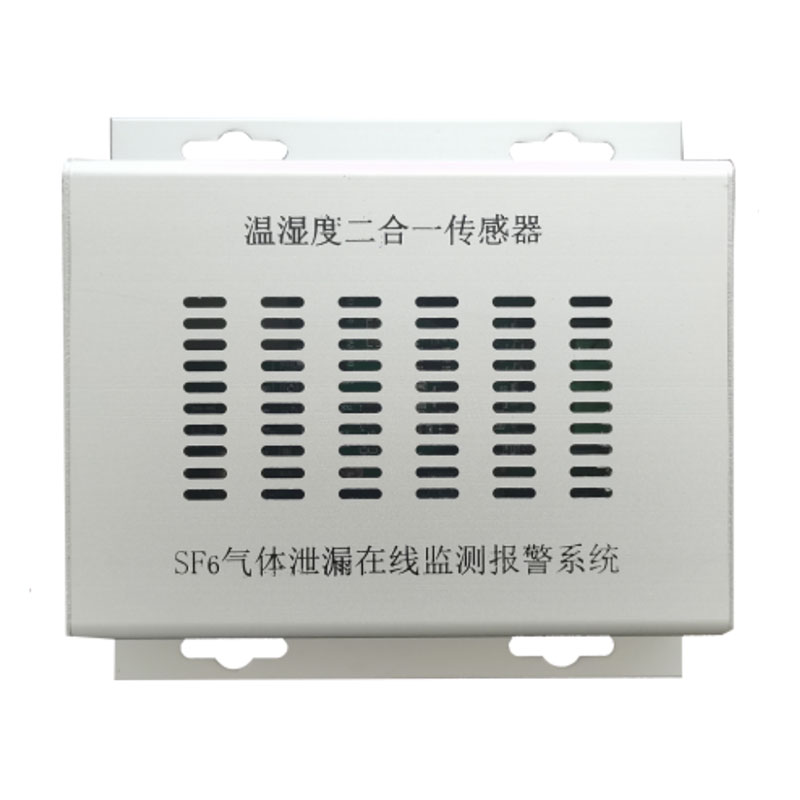

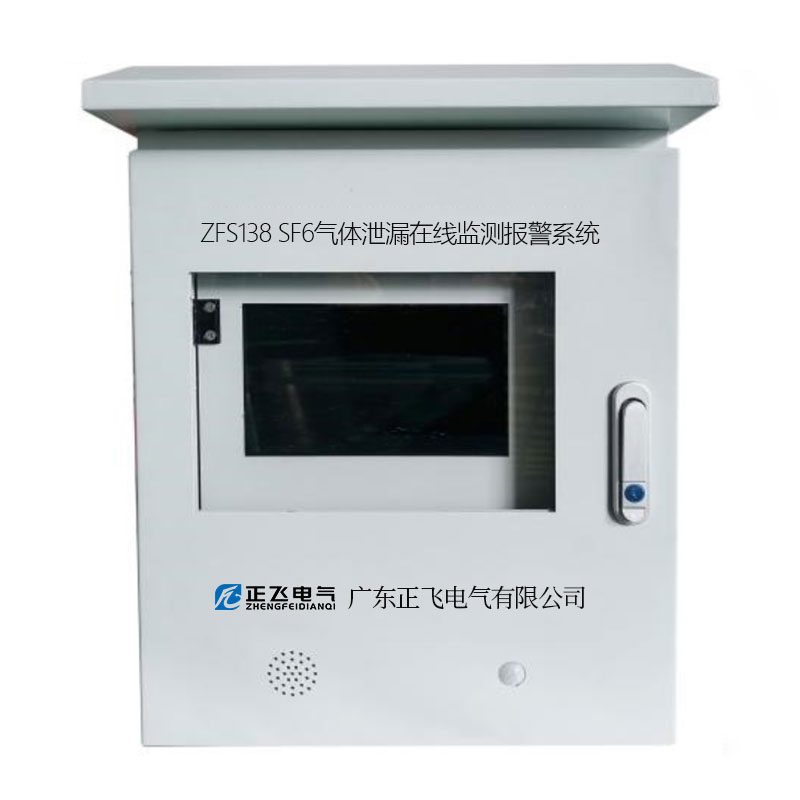

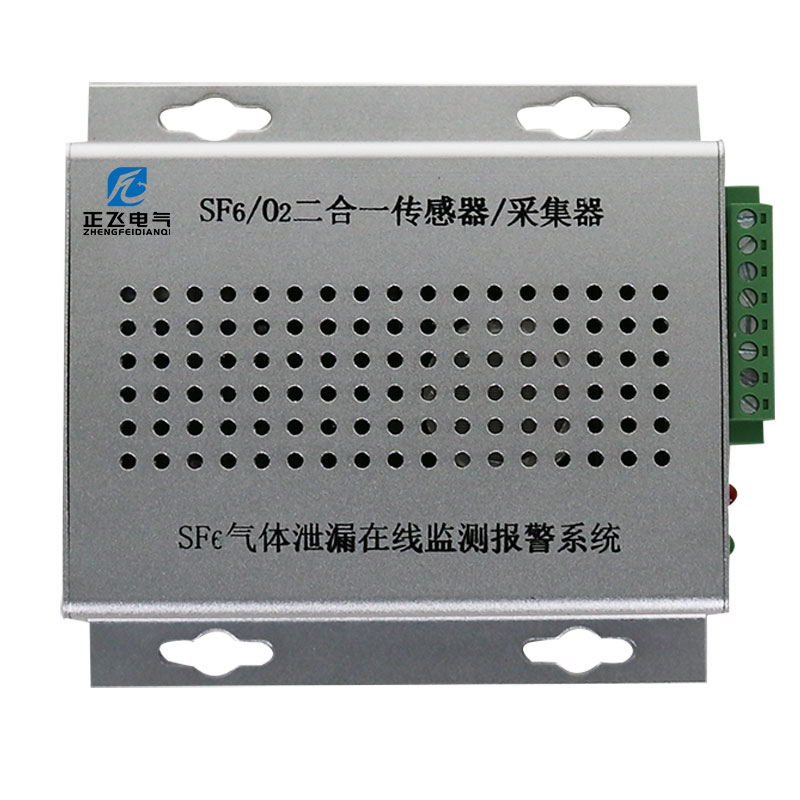

ZFS138 SF6气体泄漏在线监测报警系统满足了电力安全生产的需求。整个系统由一台主机、若干只二合一红外气体传感器组成。二合一红外气体传感器安装在SF6开关的下方，用以在线连续检测SF6开关室的氧气浓度和SF6气体浓度和温湿度。主机具有人体红外探测、语音提示和语音报警等功能。主机通过RS-485总线轮询、实时显示各二合一红外气体传感器的气体浓度数据和温湿度，并在危险时给出语音报警信息和控制风机工作。主机还可以通过RS-485总线实现与上位计算机的数据传输和系统参数修改，组成计算机对SF6气体泄漏在线监测报警系统。
本系统可应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。
| 项目 | 指标 | 参数 |
| 显 示 屏 | 类 型 | 工业LED彩色液晶屏 |
| 亮 度 | 300cd |
| 对 比 度 | 41.66736 |
| 分 辨 率 | 1024*768 |
| 尺 寸 大 小 | 13.12英寸 |
| 触 摸 屏 | 响 应 时 间 | ≤5ms |
| 表 面 硬 度 | 6H |
| 点 击 寿 命 | 5000万次 |
| 通 讯 接 口 | RGB |
| 主 板 | 中 央 处 理 器 | STM32MP157DAA1 |
| 内 存 | 1G |
| 硬 盘 | 8G |
| U S B | 1个 |
| 串 口 | 4路485接口 |
| 网 口 | 1个 |
| 系 统 | Linux 5.4.31 |
| 机械结构 | 整 机 尺 寸 | 420*560*230mm |
| 显 示 尺 寸 | 280*200mm |
| 供电参数 | 额 定 输 入 电压 | 12V |
| 电流输入电压频率 | 50Hz |
| 最大 输 入 电 流 | ≤2A |
| 使用环境 | 工 作 温 度 | -40~85℃ |
| 储 能 温 度 | -40~85℃ |
| 相 对 湿 度 | 0~99％RH |
| 散 热 方 式 | 被动散热 |
| 海 拔 高 度 | ＜5000m |
| 功能参数 | 技术参数 |
| SF6浓 度 检测范围 | 0~3000ppm |
| O2氧 气 检 测范围 | 0~25％ |
| SF6浓 度 检测精度 | ±25ppm+2％FS（标准量程内） |
| O2氧 气 检 测精度 | ≤±3%（25℃）分辨率0.1%，±0.5（体积比） |
| 温度/湿度检测范围 | -10~99℃ 相对湿度0~99％RH |
| 温度/湿度检测精度 | ±2℃、±3％RH |
| 外 形 尺 寸 | 420*560*230mm |
| 重 量 | 16KG |
| 通 讯 参 数 | RS485、4G、LoRa、RJ45网口等多种通讯接口 |
| 整 机 功 耗 | ≤30VA(功率：16W) |
| 工 作 温 度 | -40～85℃ |
| 工 作 湿 度 | ≤90%RH,无凝露，无腐蚀 |
| 继 电 器 接 点 参数 | AC220V/16A无源接点 |
| 绝 缘 电 阻 | ≥100MΩ(温度在10~30℃,相对湿度小于80%) |
| 安 装 方 式 | 壁挂式安装 |
| 工 作 电 压 | AC85-265V/DC110-370V,防浪涌和雷击功能。 |
| 性能名称 | 性能参数 |
| 检测气体 | 六氟化硫SF6、氧气O2 |
| 环境检测 | 数字温湿度传感器检测 |
| 检测原理 | 双通道非分红外吸收检测（NDIR） |
| 检测量程 | 0~3000ppm、0~25％ |
| 检测精度 | 正负25ppm+2％FS（标准量程内） |
| 温度检测 | -40℃-85℃、±2℃ |
| 湿度检测 | 0~99％RH、±5％RH |
| 环境湿度 | 10-95％RH（无凝露） |
| 预热时间 | 小于2分钟 |
| 响应时间 | 约2分钟 |
| 工作电压 | DC9-24V |
| 外形尺寸 | 120*120*35mm |
系统特点:
- 温湿度、氧气O2/六氟化硫SF6二合一设计；
- 传感器采用红外技术；
- 触摸屏大液晶显示设计；
- 可带开关柜节点在线测温功能；
- 可根据用户需求扩展气体传感器和其他功能：
- 可编制4路独立通风系统；
- GIS室任意门进入均可获得语音提示，强制通风；
- RS485、LoRa、RJ45网口、4G等多种通讯方式；
主要功能:
- SF6气体浓度检测和显示功能：
- SF6气体含量检测采用先进的红外检测，各传感器连续检测并由主机读取和显示GIS室内各监测点处SF6浓度，当SF6浓度超过设定报警值（出厂默认值1000ppm）时，报警并显示数值。
- O2浓度检测和显示功能：
- 氧气检测仪为自然扩散方式检测气体浓度，采用电化学传感器，氧气检测仪具有极好的灵敏度和出色的重复性。各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（出厂默认值18%）时，报警并显示数值。
- SF6和O2浓度控制功能：
- SF6气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到SF6和O2浓度恢复正常。
- 温度、湿度检测和显示功能：
- 由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。
- 温度控制功能
- 可根据实况进行室内温度设置。
- 传感器通信状况显示功能：
- 各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址出现“--”和离线。
- 按时段定时通风功能：
- 系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。
- SF6、O2气体浓度超过报警设置值自动启停风机通风功能：
- 当GIS室内环境中SF6、O2气体浓度超出报警设置值时会自动启动风机进行通风，直至室内环境中SF6、O2气体浓度恢复正常值，风机自动停止。
- 强制通风功能：
- 风机在停止状态时，点击右侧风扇图标，风机会启动，当风机在通风运行时，点击右侧风扇图标，风机将停止。
- 语音提示功能：
- 当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS室注意。
- 声.光报警功能：
- 当GIS室环境中SF6、O2气体含量超限时，会发出高频报警声和红色灯光闪耀。
- 人体红外感应功能：
- 当作业人员要进入GIS室前，红外感应器动作，主机会发出提示语音。
| 名 称 | 数量 | 备 注 |
| SF6气体泄漏在线监测报警系统主机 | 1台 | 壁挂式，13.12寸彩色液晶,分辨率：1024*768,适应环境温度-30度~80度，以触摸方式进行操作控制。 |
| 监 控 软 件 | 1套 | 主机内 |
| 气体采样分析模块 | 1台 | 主机内 |
| SF6/O2 二 合一气 体 探 测 器 | 4个 | 可以根据面积大小增加 |
| 温 湿 度 监测采集器 | 1个 |
|
| 人体红外传感 器 | 1个 | 主机内 |
| 红 外 微 波双鉴探测器(带线) | 1个 | DT-7225 |
| 声 光 报 警 灯 | 1个 |
|
| 风机控制器 | 1套 | 主机内 |
| L E D 显 示 屏 | 1个 |
|
| 专用屏蔽（通讯）电缆线 | 100米 | 4芯电缆线带屏蔽层,0.5平方 |
| 显示屏、声光报警灯电缆线 | 30米 | 2芯电缆线1.0平方 |
| 专用电源电缆线 | 20米 | 3芯电缆线,2.5平方 |
| 凤 凰 端子 座 | 8
| 2EMGKM-5.08-8P |
| 冷 压接头 | 100 | 1平方圆形空芯接头 |
| 膨胀螺丝 | 4个 | M8 |
| 扎带 | 20条 |
|
| 产 品说明书 | 1份 |
|
| 安 装 图 纸 | 1份 |
|
| 出 厂检 测 报 告 | 1份 |
|
| 合 格 证 / 保 修 卡 | 1份 |
|
| 装 箱 清 单 | 1份 |
|
